Артикул:
КРОН-КС-276-03
Стенд для обкатки двигателей КРОН-КС-276-03
Стенд КРОН-КС-276-03 предназначен для испытания, холодной и горячей обкатки всех типов двигателей внутреннего сгорания - ДВС (дизельных, бензиновых) легковых и грузовых автомобилей, автобусов, тракторов, специальной и строительной техники, собранных после ремонта. Изделие может работать в трех режимах: в холодном (холодная обкатка), в горячем без или под нагрузкой (горячая обкатка).
Основным местом эксплуатации стенда являются: предприятия АТП, БЦТО, РММ, НГДУ и другие, которые самостоятельно занимаются капитальным ремонтом и техническим обслуживанием двигателей подвижного состава.
Описание универсального обкаточного стенда для обкатки двигателей:
Стенд обкаточный универсальный серии КС-276-03 специализируется на обкатке и тестировании дизельных автомобильных двигателей внутреннего сгорания. Устройство применяется на автомоторных заводах, в сервисных центрах и в специализированных учебных заведениях.
Стенд КС-276-03 представляет собой комплекс из отдельных устройств. Они изготавливаются из прочной стали и покрываются износостойкой полимерно-порошковой краской. Между собой части стенда соединяются проводами и трубами. Само управление стендом осуществляется за счет пульта управления по сети Wi-Fi.
Особенности стенда для обкатки двигателей:
легкое управление;
полимерно-порошковое покрытие;
полная автоматизация процессов;
прочная металлическая конструкция;
подключение стенда и ПУ через Wi-Fi;
наличие специального программного обеспечения.
Примечание:
Стенды позволяют обкатывать двигатели других марок, включая тракторные и иномарки. Дополнительная комплектация для таких двигателей изготавливается под заказ. Стенды могут быть оснащены дополнительней комплектацией для обкатки тракторных двигателей: Д-65Н, Д-144, Д-160, Д-240, Д-243, Д-245, Д-260, А-01, А-41, СМД-17, СМД-18, СМД-62, двигателей погрузчиков: ISUZU, KOMATSU и двигателей строительной техники: KOMATSU S6D-155, CATERPILLAR 3066, CATERPILLAR 3408.
Принтер в комплект поставки стенда входит. Поставляются по желанию заказчика за дополнительную оплату.
Контролируемые параметры стенда КС-276-03:
частота вращения коленчатого вала;
температура охлаждающей жидкости;
давление в системе смазки;
развиваемая мощность;
нагрузочный момент.
расход топлива.
Особенности стенда КС-276-03 для обкатки двигателей:

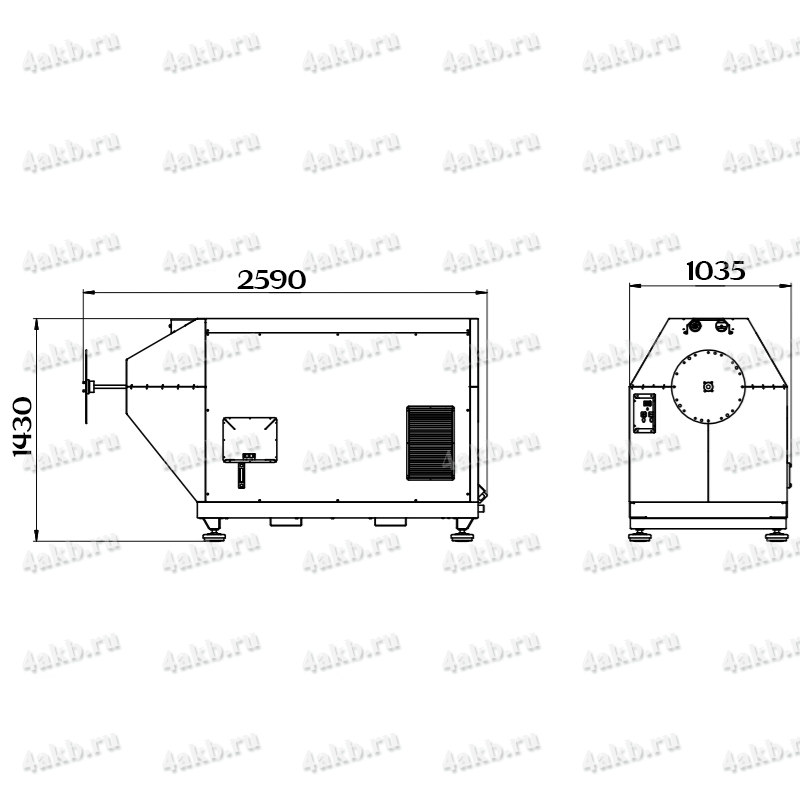

Блок нагрузки КС-276-03
В нём устанавливается электромотор, за счет которого и происходит обкатка проверяемого двигателя. Также в нем устанавливается гидротормоз, благодаря которому происходит обкатка двигателя с нагрузкой. Блок нагрузки подсоединяется к двигателю при помощи карданного вала. Изделие устанавливается на виброопоры.
Пульт управления КС-276-03

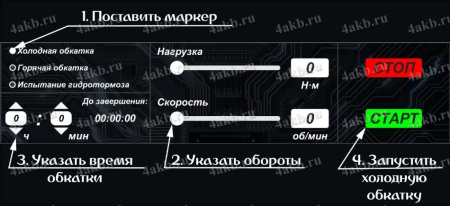

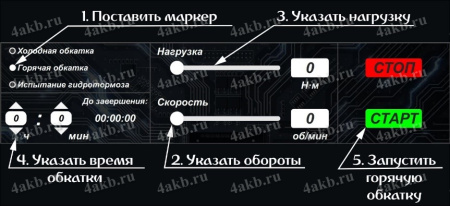

При помощи ПУ осуществляется управление стендом. В нём размещается персональный компьютер с разработанным специально для стенда программным обеспечением. Программа позволяет управлять всеми механизмами стенда, фиксировать данные во время обкатки. В стол устанавливаются навесная тумба с выдвижными ящиками и полка для размещения принтера.
Металлическая подставка для двигателя КС-276
Подставка для ДВС имеет простую универсальную конструкцию, благодаря которой можно закрепить абсолютно любой двигатель с различными элементами крепления. В основном стенд рассчитан на ДВС производства Ярославского и Камского моторных заводов, но в то же время КС-276-03 подходит и для других двигателей. Для сбора жидкости предусмотрен поддон. Для удобной транспортировки ДВС устанавливаются колеса-шасси со стоперами, способные выдержать вес до 1 тонны.
Модуль топливоподачи и датчиков КС-276
В этот модуль устанавливается топливный бак. Сзади устанавливается счетчик топлива. По бокам изделия встроены крепления, а сверху крепится подвес для проводов и шлангов. Для мобильности предусмотрены колеса-шасси.
Щит управления КС-276
Щит управления – это мозг стенда. В нем размещаются все схемы и датчики, позволяющие проводить обкатку двигателей. Щит работает от электросети 380В. Для быстрого доступа на дверце устанавливается рубильник включения/отключения питания. Щит устанавливается на виброопоры.
Блок охлаждения нагрузочного блока КС-276
Этот модуль отвечает за охлаждение нагрузочного блока. Жидкость поступает к вентилятору и охлаждается, проходя через соты, тем самым охлаждая нагрузочный блок. Блок устанавливается на вибропорные ножки.
Горячая обкатка 500-3000 об/мин
Горячая обкатка под нагрузкой 500-2500 об/мин
Тип системы управления механический
Питание 380 В / 50 Гц
Температура охлаждающей жидкости; от 0 - 110 °C
Температура отработанных газов от 0 - 600 °C
Давление в системе смазки от 0 - 10 бар
Мощность приводного электродвигателя (n=735мин -1), кВт 30,0
Нагрузочный момент, Н*м 2 от 0 - 600
Частота вращения коленчатого вала, об/мин 2 до 3000
Положение органа управления системы подачи топлива от 0 - 100 %
Масса, кг 3500
Габаритные размеры, ДхШхВ, мм
Блок нагрузки: 2590х1035х1430
Блок охлаждения нагрузочного блока: 2085х900х1930
Металлическая подставка для двигателя: 1375х1000х1100
Блок охлаждения: 990х750х1935
Блок подачи топлива: 805х640х2075
Щит управления: 925х560х1635
Пульт управления: 2200х910х1110
Стенд КРОН-КС-276-03 предназначен для испытания, холодной и горячей обкатки всех типов двигателей внутреннего сгорания - ДВС (дизельных, бензиновых) легковых и грузовых автомобилей, автобусов, тракторов, специальной и строительной техники, собранных после ремонта. Изделие может работать в трех режимах: в холодном (холодная обкатка), в горячем без или под нагрузкой (горячая обкатка).
Основным местом эксплуатации стенда являются: предприятия АТП, БЦТО, РММ, НГДУ и другие, которые самостоятельно занимаются капитальным ремонтом и техническим обслуживанием двигателей подвижного состава.
Описание универсального обкаточного стенда для обкатки двигателей:
Стенд обкаточный универсальный серии КС-276-03 специализируется на обкатке и тестировании дизельных автомобильных двигателей внутреннего сгорания. Устройство применяется на автомоторных заводах, в сервисных центрах и в специализированных учебных заведениях.
Стенд КС-276-03 представляет собой комплекс из отдельных устройств. Они изготавливаются из прочной стали и покрываются износостойкой полимерно-порошковой краской. Между собой части стенда соединяются проводами и трубами. Само управление стендом осуществляется за счет пульта управления по сети Wi-Fi.
Особенности стенда для обкатки двигателей:
легкое управление;
полимерно-порошковое покрытие;
полная автоматизация процессов;
прочная металлическая конструкция;
подключение стенда и ПУ через Wi-Fi;
наличие специального программного обеспечения.
Примечание:
Стенды позволяют обкатывать двигатели других марок, включая тракторные и иномарки. Дополнительная комплектация для таких двигателей изготавливается под заказ. Стенды могут быть оснащены дополнительней комплектацией для обкатки тракторных двигателей: Д-65Н, Д-144, Д-160, Д-240, Д-243, Д-245, Д-260, А-01, А-41, СМД-17, СМД-18, СМД-62, двигателей погрузчиков: ISUZU, KOMATSU и двигателей строительной техники: KOMATSU S6D-155, CATERPILLAR 3066, CATERPILLAR 3408.
Принтер в комплект поставки стенда входит. Поставляются по желанию заказчика за дополнительную оплату.
Контролируемые параметры стенда КС-276-03:
частота вращения коленчатого вала;
температура охлаждающей жидкости;
давление в системе смазки;
развиваемая мощность;
нагрузочный момент.
расход топлива.
Особенности стенда КС-276-03 для обкатки двигателей:
Блок нагрузки КС-276-03
В нём устанавливается электромотор, за счет которого и происходит обкатка проверяемого двигателя. Также в нем устанавливается гидротормоз, благодаря которому происходит обкатка двигателя с нагрузкой. Блок нагрузки подсоединяется к двигателю при помощи карданного вала. Изделие устанавливается на виброопоры.
Пульт управления КС-276-03
При помощи ПУ осуществляется управление стендом. В нём размещается персональный компьютер с разработанным специально для стенда программным обеспечением. Программа позволяет управлять всеми механизмами стенда, фиксировать данные во время обкатки. В стол устанавливаются навесная тумба с выдвижными ящиками и полка для размещения принтера.
Металлическая подставка для двигателя КС-276
Подставка для ДВС имеет простую универсальную конструкцию, благодаря которой можно закрепить абсолютно любой двигатель с различными элементами крепления. В основном стенд рассчитан на ДВС производства Ярославского и Камского моторных заводов, но в то же время КС-276-03 подходит и для других двигателей. Для сбора жидкости предусмотрен поддон. Для удобной транспортировки ДВС устанавливаются колеса-шасси со стоперами, способные выдержать вес до 1 тонны.
Модуль топливоподачи и датчиков КС-276
В этот модуль устанавливается топливный бак. Сзади устанавливается счетчик топлива. По бокам изделия встроены крепления, а сверху крепится подвес для проводов и шлангов. Для мобильности предусмотрены колеса-шасси.
Щит управления КС-276
Щит управления – это мозг стенда. В нем размещаются все схемы и датчики, позволяющие проводить обкатку двигателей. Щит работает от электросети 380В. Для быстрого доступа на дверце устанавливается рубильник включения/отключения питания. Щит устанавливается на виброопоры.
Блок охлаждения нагрузочного блока КС-276
Этот модуль отвечает за охлаждение нагрузочного блока. Жидкость поступает к вентилятору и охлаждается, проходя через соты, тем самым охлаждая нагрузочный блок. Блок устанавливается на вибропорные ножки.
Технические характеристики КРОН-КС-276-03
Холодная обкатка 0-735 об/минГорячая обкатка 500-3000 об/мин
Горячая обкатка под нагрузкой 500-2500 об/мин
Тип системы управления механический
Питание 380 В / 50 Гц
Температура охлаждающей жидкости; от 0 - 110 °C
Температура отработанных газов от 0 - 600 °C
Давление в системе смазки от 0 - 10 бар
Мощность приводного электродвигателя (n=735мин -1), кВт 30,0
Нагрузочный момент, Н*м 2 от 0 - 600
Частота вращения коленчатого вала, об/мин 2 до 3000
Положение органа управления системы подачи топлива от 0 - 100 %
Масса, кг 3500
Габаритные размеры, ДхШхВ, мм
Блок нагрузки: 2590х1035х1430
Блок охлаждения нагрузочного блока: 2085х900х1930
Металлическая подставка для двигателя: 1375х1000х1100
Блок охлаждения: 990х750х1935
Блок подачи топлива: 805х640х2075
Щит управления: 925х560х1635
Пульт управления: 2200х910х1110
