Артикул:
V 7204 TАS

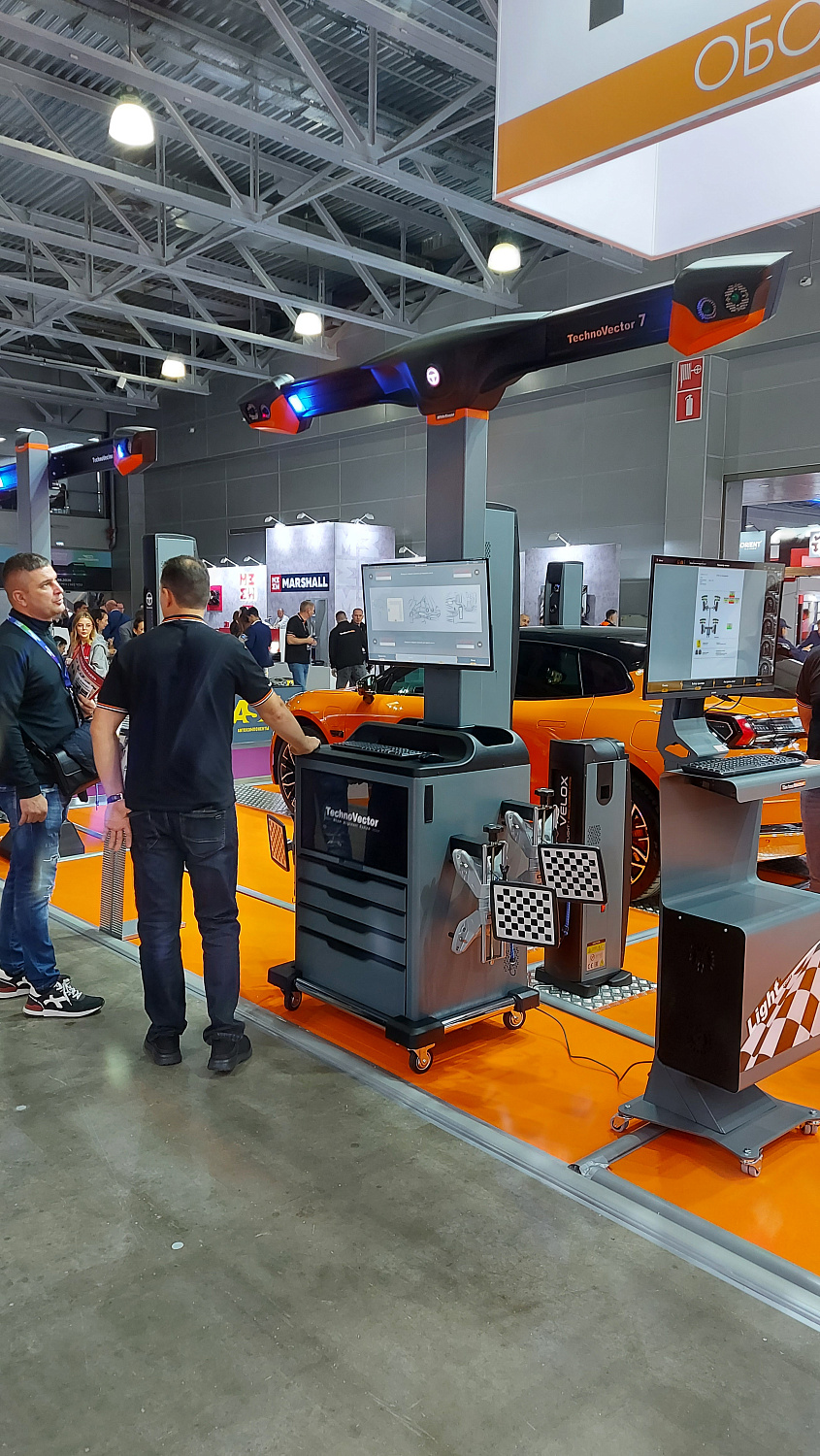

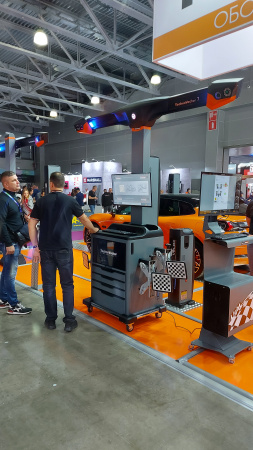

Стенд 3D с 4-мя неподвижными камерами ТехноВектор 7 V7204TАS (тип стойки "V") Серия стендов предлагающих максимальную инновацию как в технических характеристиках, так и в дизайне и эргономике. Серия стендов Steel предназначена для сложных и нестандартных условий установки.
Гарантия 2 года. Бесплатное обновление базы а весь срок службы стенда.
Основные преимущества 7204TАS
Основные свойства 7204TАS

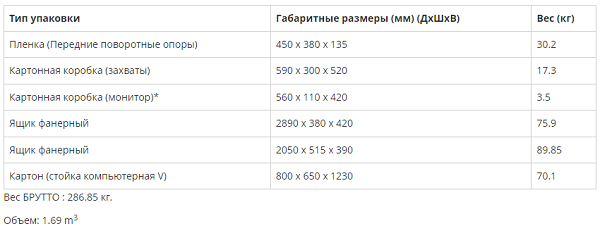

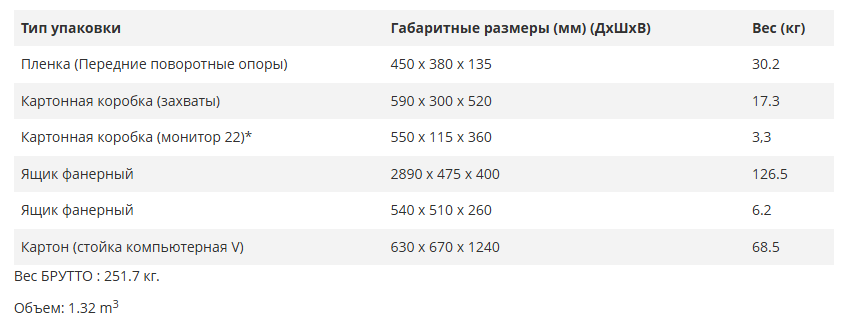

Габариты и транспортировка
Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).
При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
Гарантия 2 года. Бесплатное обновление базы а весь срок службы стенда.
• Ключевое преимущество - технология WideScope, не имеющая аналогов в мире. Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний).
• Измерение может производиться на уровне пола.
• Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.
• Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.
• Четырехкамерная конфигурация позволяет использование подъемника по всей его высоте.*
• Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа.**
• Мощный компьютер на базе процессора Intel® Core™ i7 с ОЗУ 4 Гб

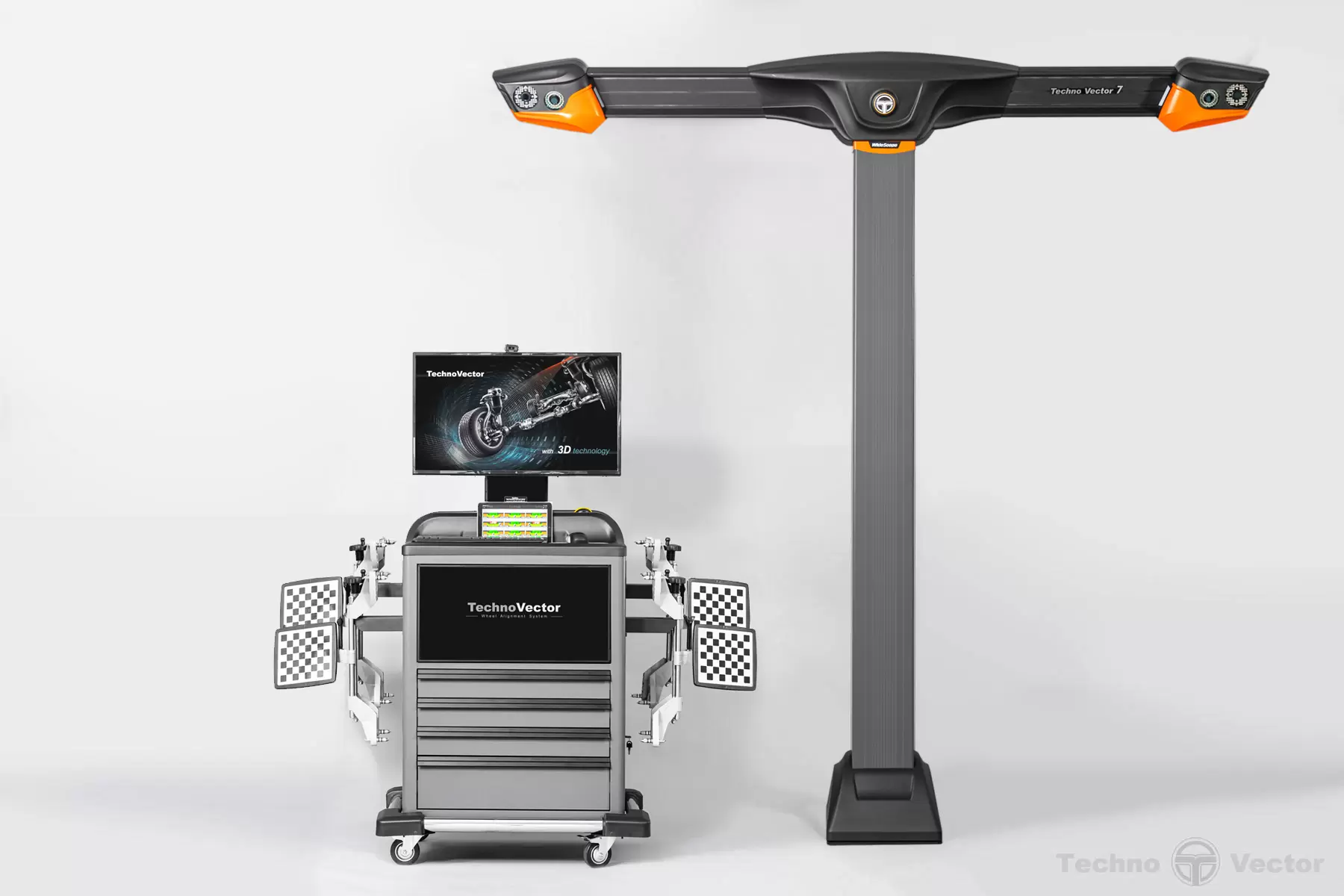

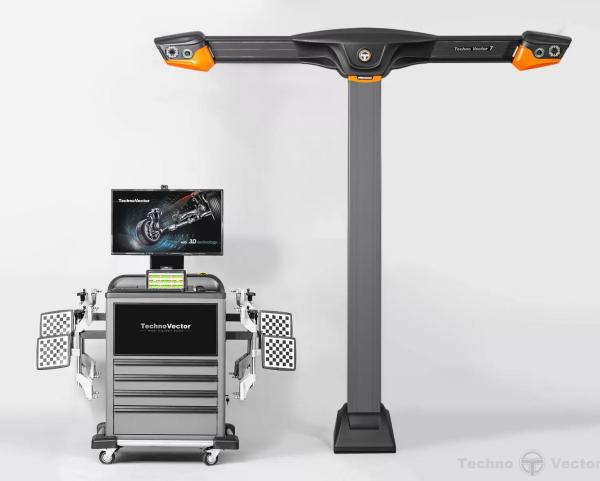

Стенды ТехноВектор содержат следующие основные элементы:
1. Компьютерная стойка
эргономичная рабочая панель управления;
полноразмерная клавиатура;
беспроводной пульт управления;
современный, высокоскоростной процессор;
21,5 дюймов LCD цветной широкоформатный монитор;
программное обеспечение Техно Вектор с трехмерной визуализацией.
2. Самоцентрирующиеся захваты колес
Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.
3. Мишени
Пассивные отражатели без содержания электронных элементов, состоящие из:
плоских мишеней с градиентным рисунком покрытые защитным слоем;
прочного ударо-защищенного корпуса.

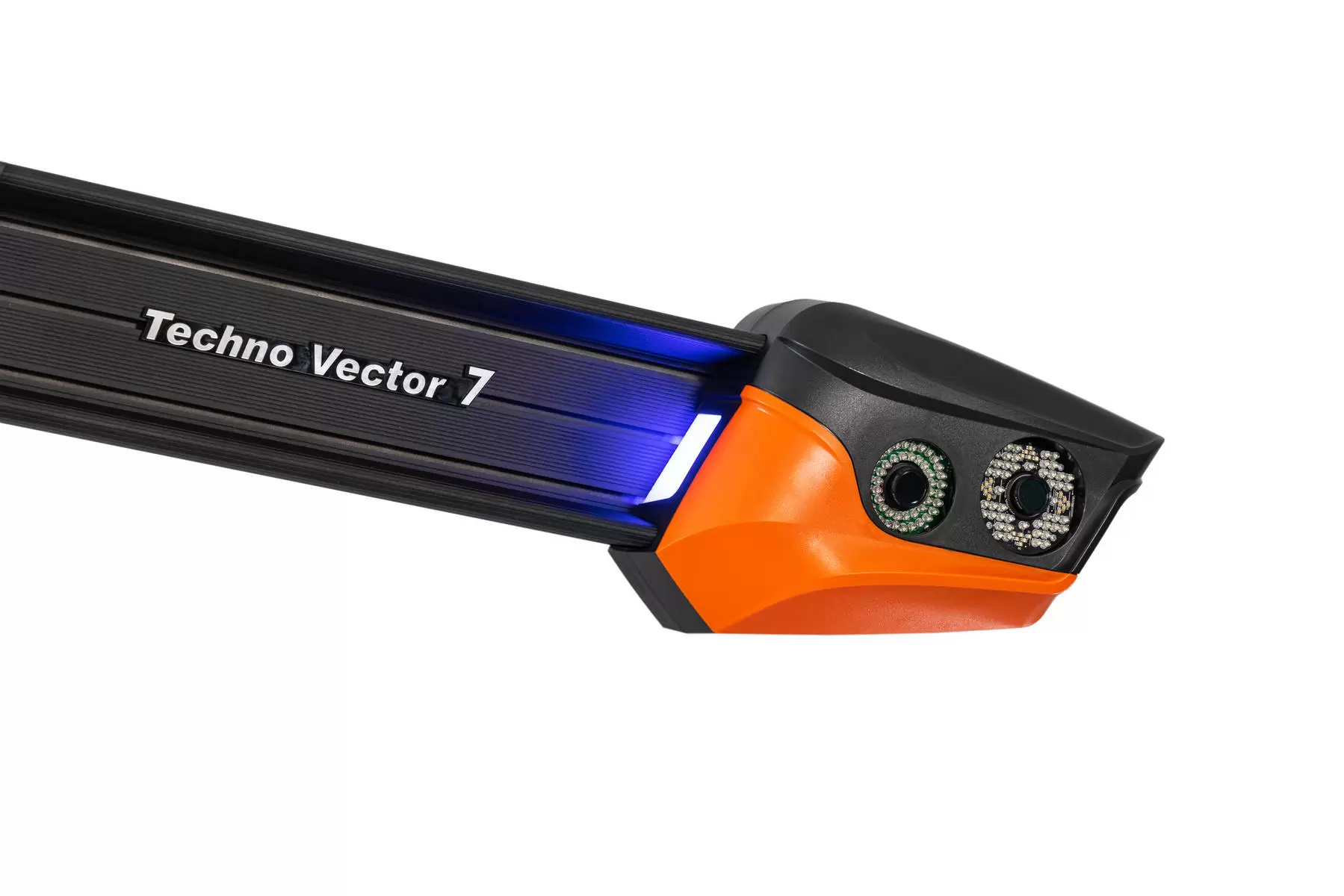

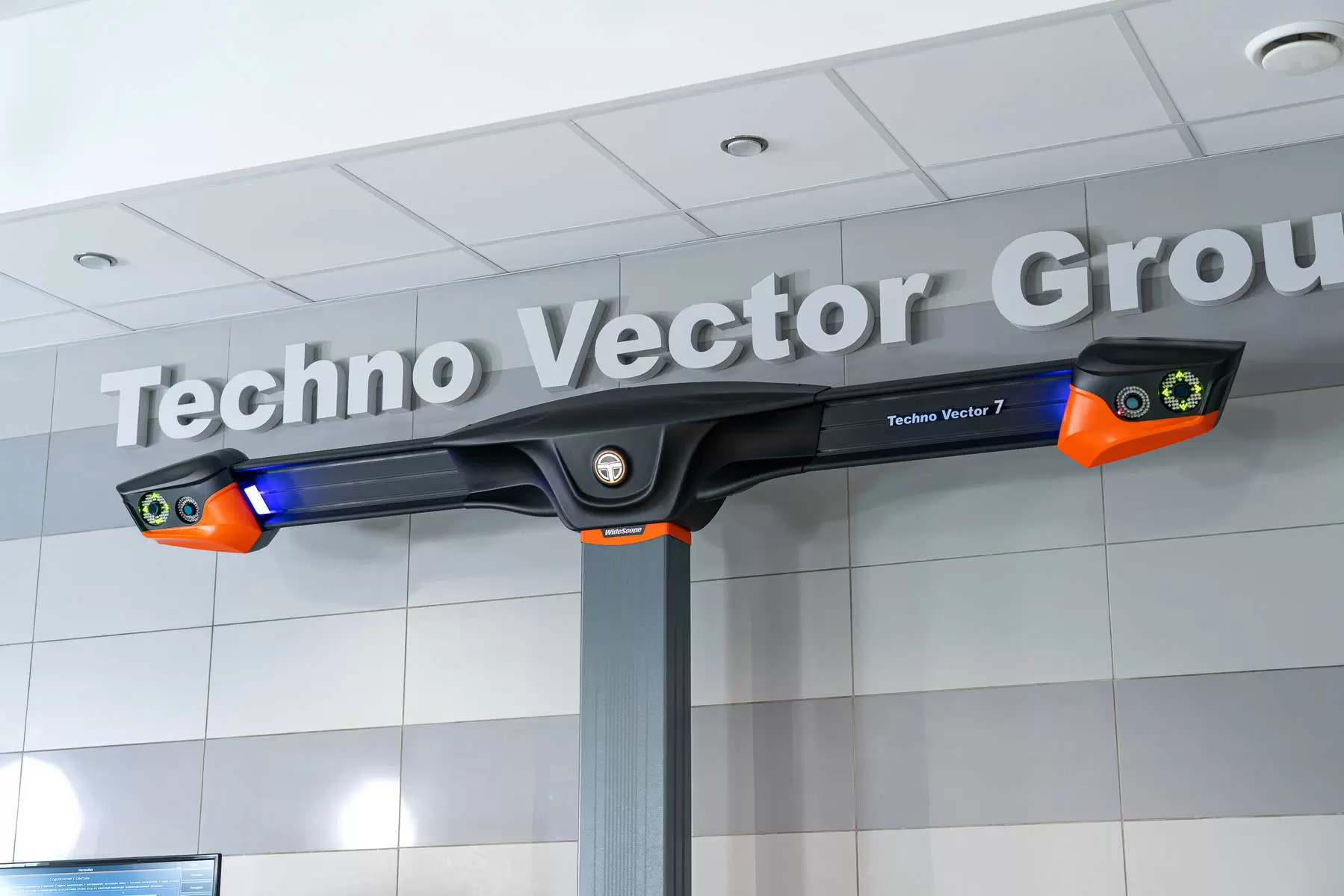

4. Система машинного зрения
Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.
Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.
Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.
WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.
5. Программное обеспечение Вектор 3D
Операционная система - лицензионная Microsoft Windows 10
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.
| Количество камер | Четыре неподвижные камеры. |
| Тип камер | Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп. |
| Тип монтажа | Напольный. Т-образная стойка |
| Компьютерная стойка | Т-серии |
| Применяемость | Подъемник |
| Расстояние от камер до центра передних поворотных платформ | 1200 - 3500 мм |
* При монтаже на расстоянии более 2200 мм от передних поворотных платформ обеспечивается работоспособность стенда от самого нижнего положения подъемника до высоты 1700 мм.
** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
Комплект поставки Техно Вектор V7204TAS
Система машинного зрения 1
Компьютерная стойка 1
Электронный блок 1
Мишени с градиентным рисунком 4
Самоцентрирующийся колесный адаптер (захват) 4
Стопор руля 1
Упор для тормоза 1
Поворотная платформа 2
Приемник пульта дистанционного управления 1
Пульт дистанционного управления 1
Руководство по эксплуатации 1
Система машинного зрения 1
Компьютерная стойка 1
Электронный блок 1
Мишени с градиентным рисунком 4
Самоцентрирующийся колесный адаптер (захват) 4
Стопор руля 1
Упор для тормоза 1
Поворотная платформа 2
Приемник пульта дистанционного управления 1
Пульт дистанционного управления 1
Руководство по эксплуатации 1
Технические характеристики ТехноВектор 7 V7204 TАS
| Напряжение, В | 220 ± 10% |
| Частота, Гц | 50/60 |
| Диапазон крепления колесного адаптера (захвата), дюймы | 12 ÷ 24 |
| Рабочая температура, °С | +10 ÷ +35 |
| Потребляемая мощность, Вт | 350 |
| Масса, нетто, Кг, | 280 |
| Масса, брутто, Кг | 390 |
| Объем, м3 | 1,7 |
| Количество мест в упаковке | 7 |
| Климатическое исполнение прибора по ГОСТ | ГОСТ 15150-69 |
ТЕХНОЛОГИЯ WIDESCOPE - САМАЯ ШИРОКОУГОЛЬНАЯ СИСТЕМА МАШИННОГО ЗРЕНИЯ, НЕ ИМЕЮЩАЯ АНАЛОГОВ В МИРЕ.
Ключевое преимущество WideScope – значительное расширение предельных характеристик системы машинного зрения.
Технология WideScope уменьшает измерительную высоту.

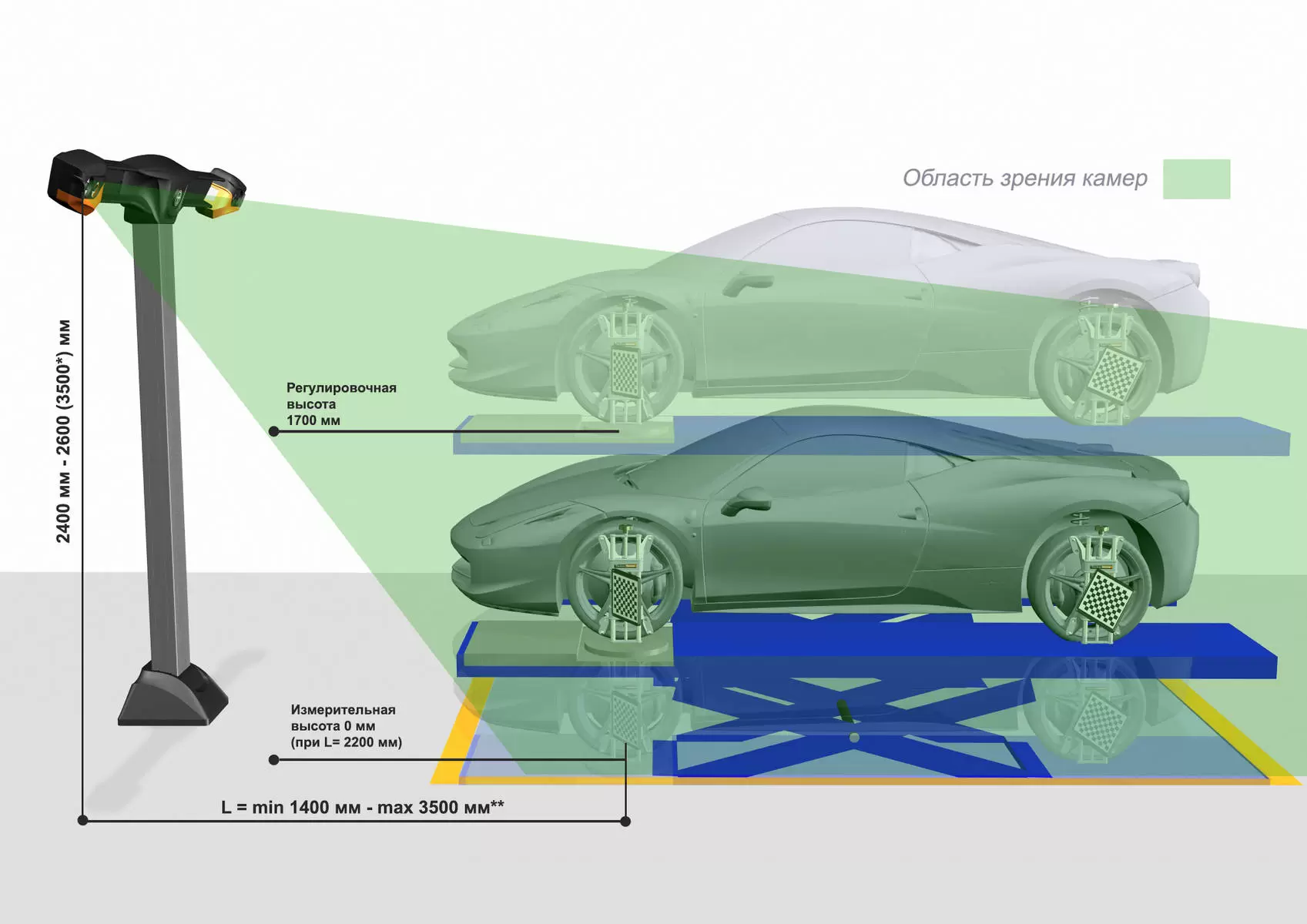

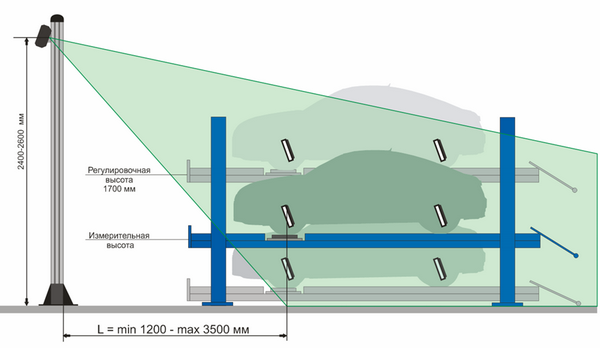

СХЕМЫ УГЛОВ ОБЗОРА КАМЕР СТЕНДОВ ТЕХНО ВЕКТОР 7 С ТЕХНОЛОГИЕЙ WIDESCOPE
* - для настенного варианта (тип К).
** - характеристики камер различаются для диапазонов 1200-2550 мм и 2550-3500 мм, при расстоянии более 2550 мм - увеличивается измерительная высота.

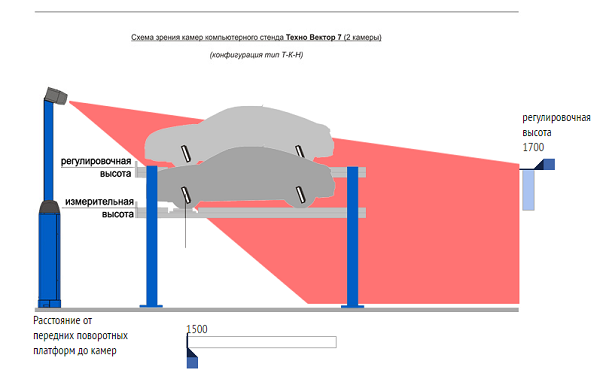

ВЛИЯНИЕ РАССТОЯНИЯ ОТ ЦЕНТРА ПОВОРОТНЫХ ПЛАТФОРМ ДО КАМЕР НА ДИАПАЗОН РАБОЧИХ ВЫСОТ ПОДЪЕМНИКА ДЛЯ ТЕХНО ВЕКТОР 7 (2 КАМЕРЫ).
Двухкамерные стенды сход-развал Техно Вектор 7 могут использоваться как на яме так и на подъемнике, для предварительного расчета рабочих высот подъемника можно воспользоваться приведенной ниже системой.
Для определения измерительной высоты - меняйте положения ползунков под свои параметры, так же эти значения можно установить в полях ввода.
ползунок внизу - изменяет расстояние от передних поворотных платформ до камер;
ползунок справа - изменяет предполагаемую регулировочную высоту.
расстояние от передних поворотных платформ до камер 1500 мм
регулировочная высота 1700 мм
измерительная высота (min): 1305 мм
На измерительной высоте мастер должен корректировать положение руля и иметь доступ в салон автомобиля.
Без технологии WideScope (аналогичные стенды других производителей) измерительная высота такова, что мастер вынужден использовать стремянку или подставку, либо задействовать механизм подъема камер, если он есть.
С технологией WideScope измерительная высота находится на минимально возможном уровне, все действия исключительно удобны. При монтаже стенда на расстоянии 2000мм от передних колес измерительная высота составляет 300мм.
4-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне от уровня пола* до регулировочной высоты (1700 мм), без использования механизмов перемещения камер, ступенек или подставок.
2-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне высот подъемника от 900 — 1700 мм* от пола.
* зависит от расстояния до передних колес, значения указаны для расстояния 2000 мм
ТЕХНОЛОГИЯ WIDESCOPE РАСШИРЯЕТ ДОПУСТИМЫЕ ДИАПАЗОНЫ РАССТОЯНИЙ ПРИ МОНТАЖЕ:
Минимально близкое (от 1200 мм) расположение камер к подъемнику или яме по сравнению с аналогичными стендами других производителей. Минимальные требования к размерам помещения сервиса от 6550 мм.
«Дальнобойность» - возможность установки корпуса видеокамер на большом расстоянии. Особенно важно при настенном размещении стенда, когда стена находится на большом расстоянии (3 - 4 метра) от рабочего места.
ТЕХНОЛОГИЯ WIDESCOPE ПОВЫШАЕТ СТАБИЛЬНОСТЬ РАБОТЫ:
Возможность продолжать работу даже при частично закрытом или поврежденном изображении мишени!
Установка и пусконаладка:
Стоимость пусконаладочных работ и калибровки камер на площадке стендов Техно Вектор 7, составляет 18 000 рублей, плюс командировочные расходы. Адреса сертифицированных сервисных центров имеющих сертификат на установку и пусконаладочные работы стендов Техно Вектор 7, можно узнать по бесплатному тел.: 8-800-500-00-71 доб. 2, Тел.: +7 (4872) 707-604,
Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей, трюмах, герметизированных отсеках летательных аппаратов).
При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.
Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).
При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
