Артикул:
V7212 ТАВ

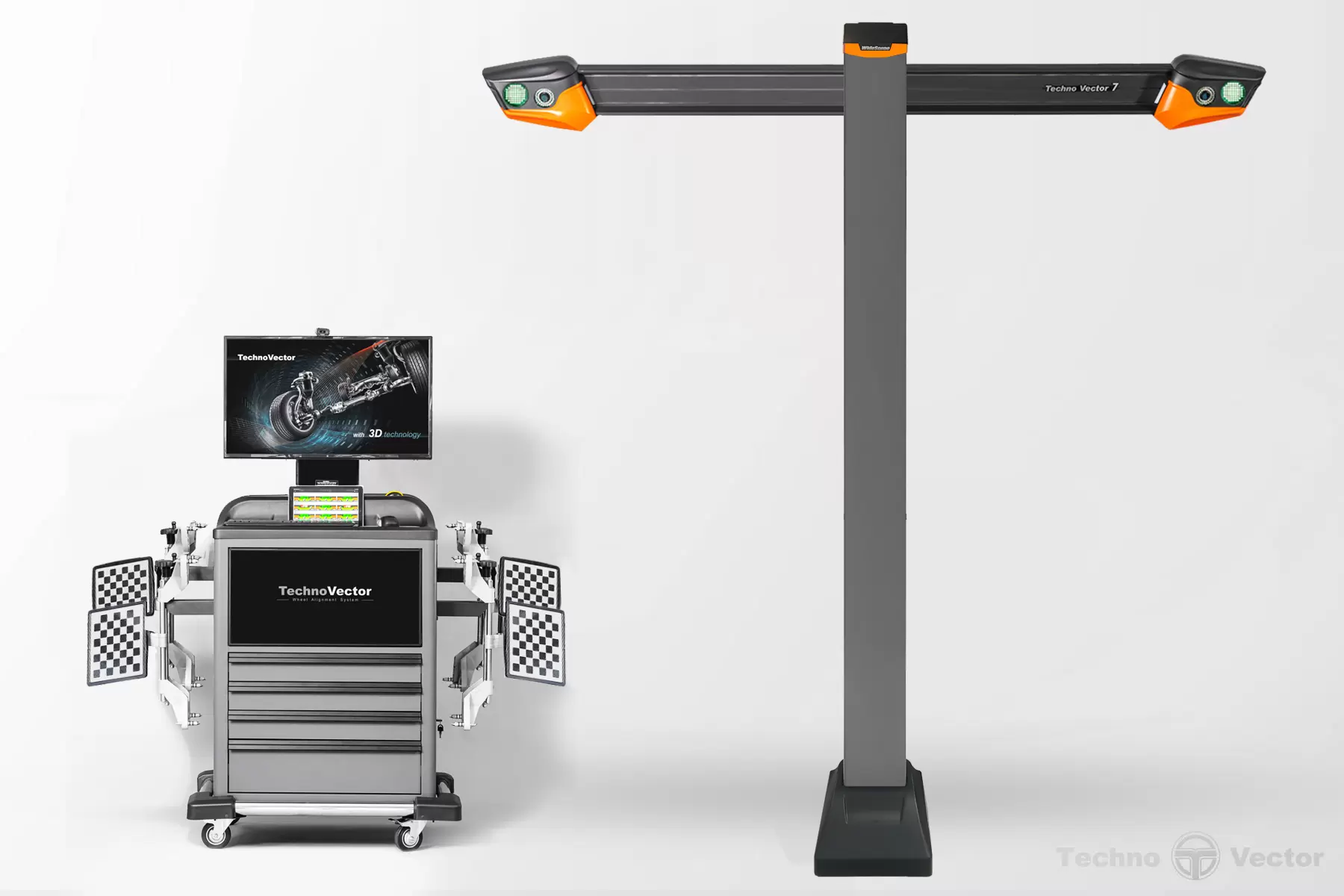

Стенд развал схождения 3D ТехноВектор 7 P7212 ТАВ

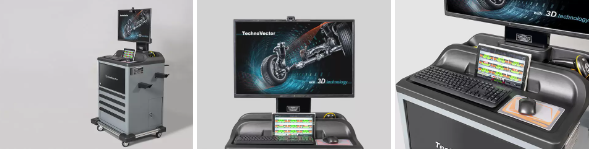

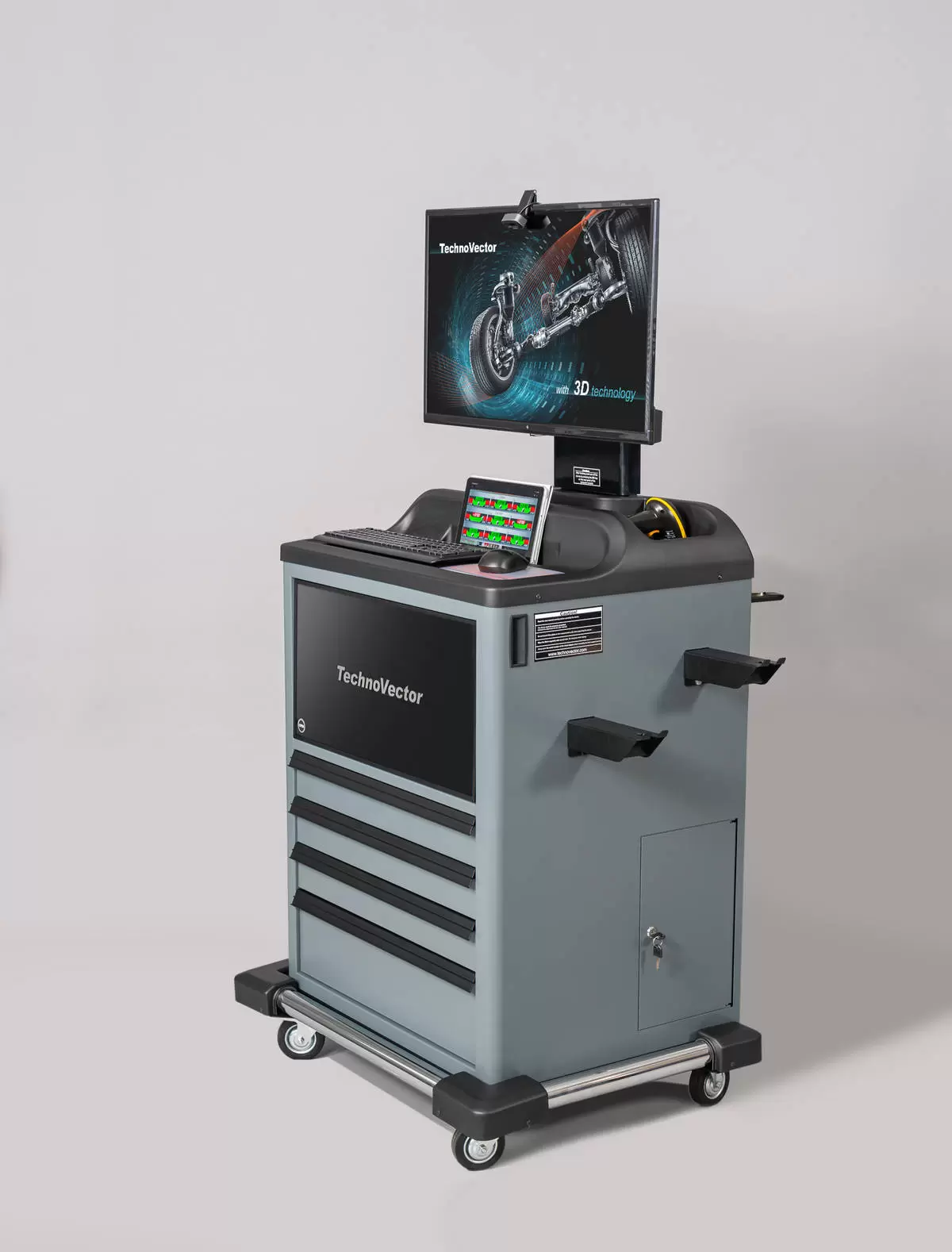

Компьютерная стойка премиум:
Эргономичная панель управления
Ниша для установки планшета*
Отсек для хранения считывателя штрих-кода* и инструмента
Комплектуется монитором 32"

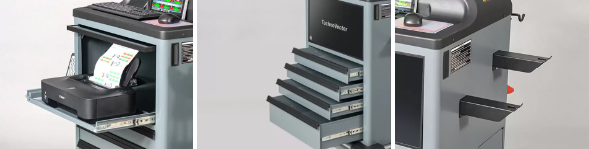

Удобный доступ к принтеру* за счет выдвижной полки
Выдвижные ящики для хранения инструмента (622х383мм)
Кронштейны для хранения колесных адаптеров в сборе с мишенями

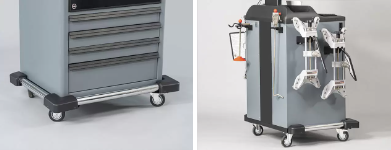

Бампер по периметру предохраняет стойку от повреждений при перемещении
Кронштейны для хранения стопора руля и упора для тормоза расположены на задней панели.
Основные свойства:
Серия: Серия Basic. Серия стендов сочетающих в себе лаконичный дизайн с высокими потребительскими качествами.
Количество камер: Две камеры с механизмом наклона.
Типы камер: Две промышленные видеокамеры высокого разрешения
Тип монтажа: Напольный. T- образная стойка.
Компьютерная стойка: P - серии
Применяемость: Подъемник
Расстояние от камер до центра передних поворотных платформ: 2200 - 3000 мм
Основные преимущества:
Двухкамерная конфигурация с приводом позволяет использование подъемника по всей его высоте.** Данные стенды не требуют проведения калибровки (при соблюдении условий транспортировки и хранения) и позволяют начать работу сразу после монтажа.***
Калибровка: Рекомендуется проведение калибровки при пусконаладочных работах. При установке без калибровки стенд выполняет измерения корректно только в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
* - не входит в комплект
** - при монтаже на расстоянии более 2200мм от передних поворотных платформ обеспечивается работоспособность стенда от самого нижнего положения подъемника до высоты 1700мм.
*** - только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
Описание:
ТехноВектор 7 с технологиями 3D и WideScope
ТехноВектор 7 - новейший 3D стенд "сход-развал" компании Технокар.
Система машинного зрения может состоять из 2-х или 4-х видеокамер.
Ключевое преимущество - технология WideScope, не имеющая аналогов в мире.
Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний).
Измерение может производиться на уровне пола.
Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.
Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.
Система машинного зрения WideScope:
Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP.
Стенды ТехноВектор 7 с технологией 3D предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.
Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.
Стенды содержат следующие основные элементы:

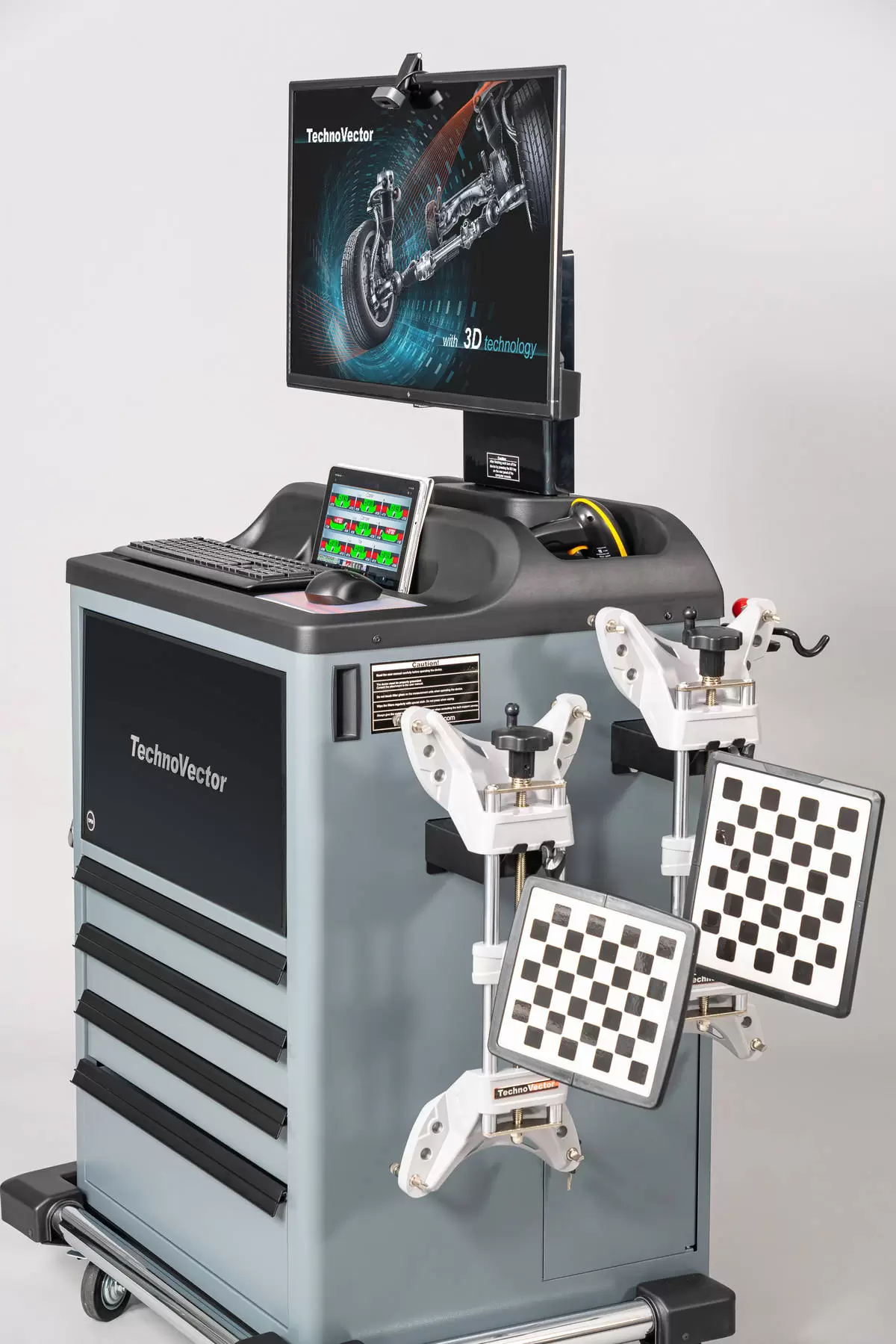

1. Компьютерная стойка:
эргономичная рабочая панель управления;
полноразмерная клавиатура;
беспроводной пульт управления;
современный, высокоскоростной процессор;
21,5 дюймов LCD цветной широкоформатный монитор;
программное обеспечение ТехноВектор с трехмерной визуализацией.

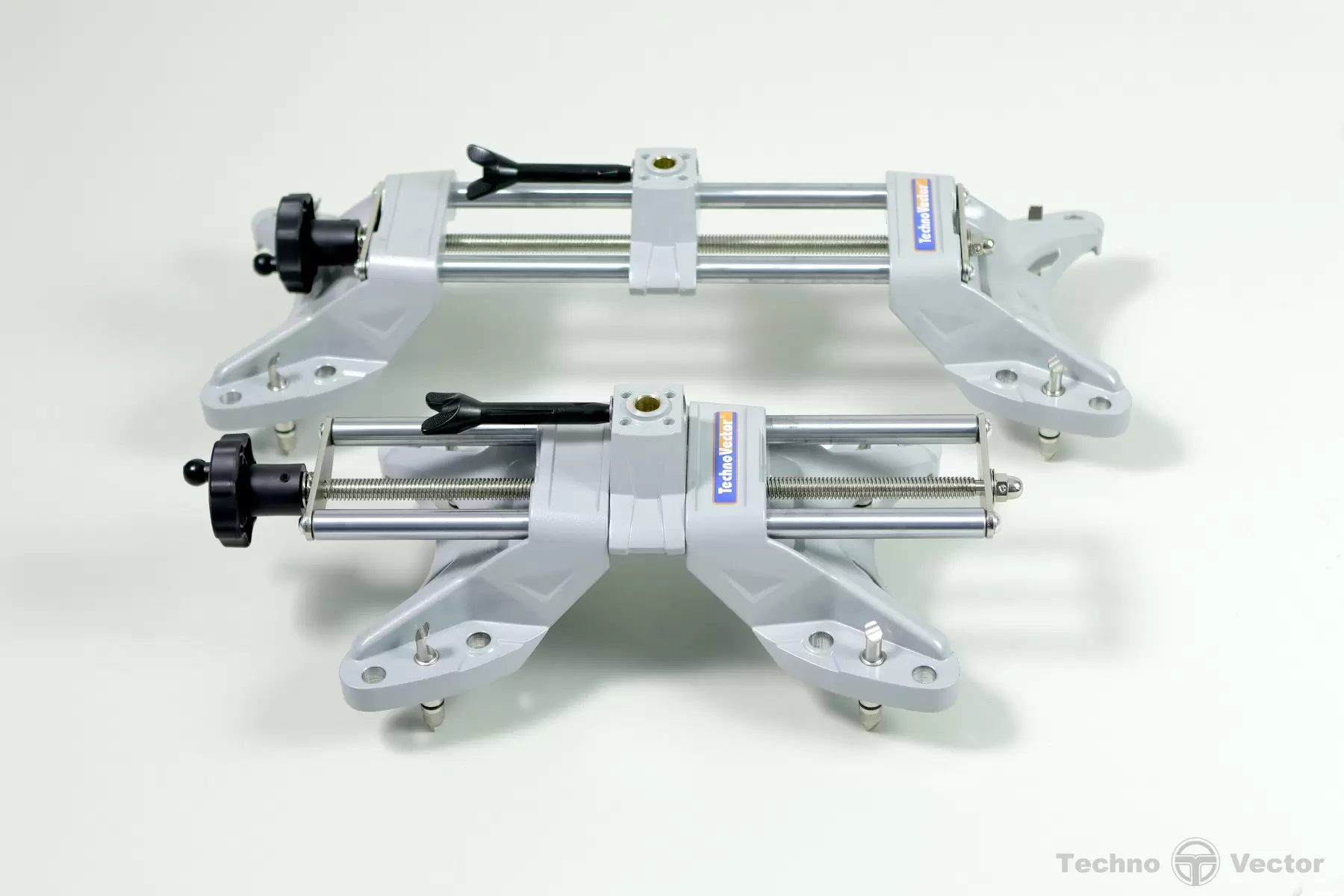

2. Самоцентрирующиеся захваты колес:
Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

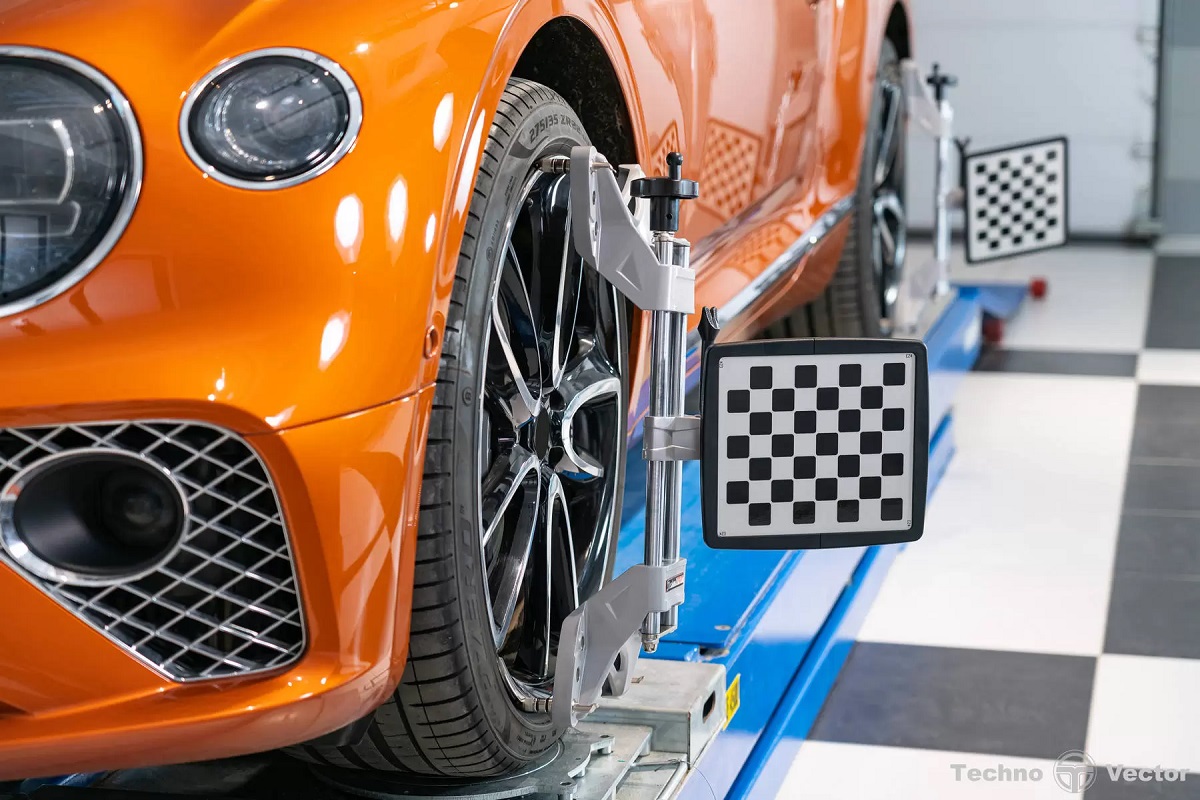

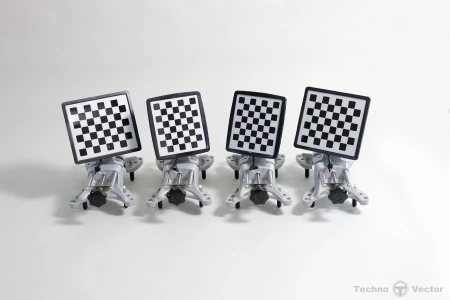

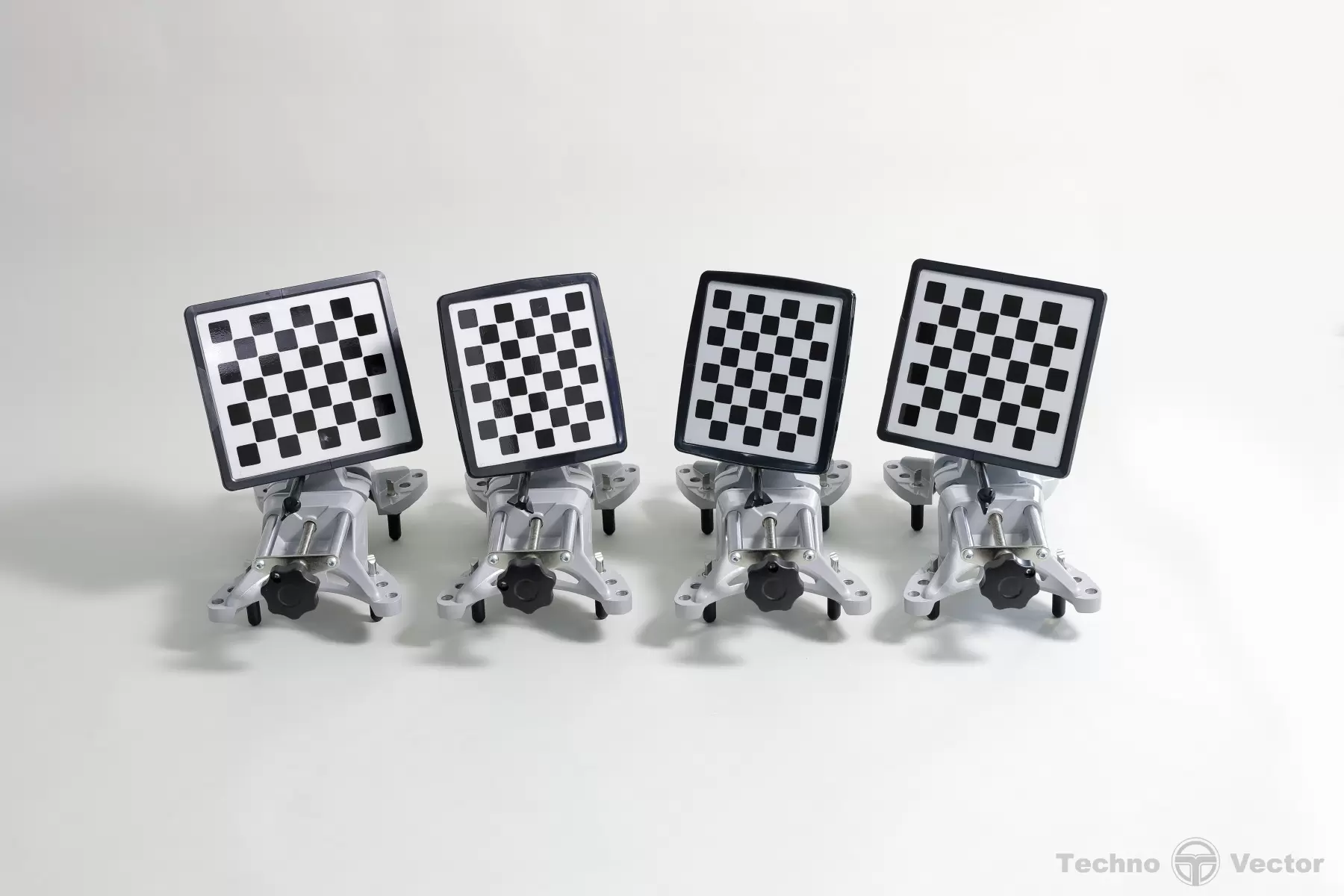

3. Мишени:
Пассивные отражатели без содержания электронных элементов, состоящие из:
плоских мишеней с градиентным рисунком покрытые защитным слоем;
прочного ударо-защищенного корпуса.

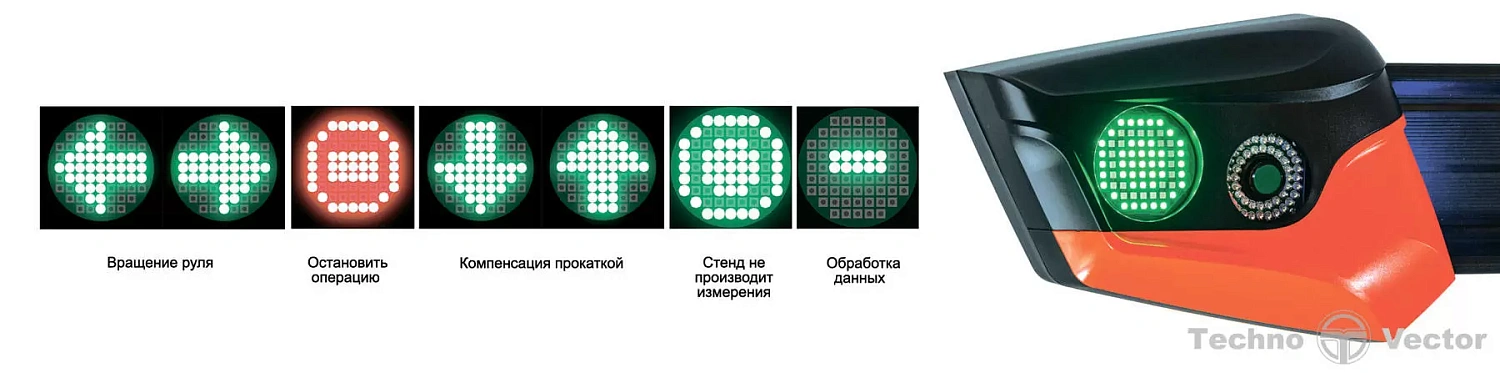

4. Система машинного зрения:
Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.
Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.
Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.
WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.
5. Программное обеспечение Вектор 3D
Операционная система - лицензионная Microsoft Windows 10.
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.
Назначение:
Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.
ТехноВектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.
Прибор обеспечивает измерение следующих основных параметров:
для передней и задней оси:
суммарный и индивидуальный углы схождения колес;
угол развала колеса;
углы смещения колес;
углы симметрии осей.
для передней оси (управляемые колеса):
угол продольного наклона оси поворота колеса;
угол поперечного наклона оси поворота колеса.
Маркировка:
P7204ТAS
12345678
1 - Буквенное обозначение серии компьютерной стойки: T, P, в случае отсутствия - Light.
2 - Цифровое обозначение серии прибора по типу измерения: 7-измерения с помощью видеокамер и мишени с градиентным рисунком (3D).
3 - Цифровое обозначение количества одновременно измеряемых осей.
4 - Цифровое обозначение типа видеокамер: 0-стационарные, 1-подвижные.
5 - Цифровое обозначение количества видеокамер в данной модификации: 2, 4.
6 - Буквенное обозначение типа корпуса видеокамер: T, K, H, M.
7 - Обозначение типа стойки системы машинного зрения: A - алюминиевая, в случае отсутствия - металлическая.
8 - Буквенное обозначение варианта исполнения корпуса видеокамер: S - Superior, B - Basic, в случае отсутствия - Optima.
Комплект поставки:
Компьютерная стойка P-cерия
Компьютерная стойка эргономичной конструкцией с полкой под полноразмерную клавиатуру и доп оборудование.
Компьютерная стойка Т-Серия
Металлическая компьютерная стойка, сверху пластиковая панель на которой располагаются элементы управления.
Компьютерная стойка Light-series
Компьютерная стойка представляет собой металлическую конструкцию. Стойка крепится на вертикальной опоре корпуса видеокамер или к полу.

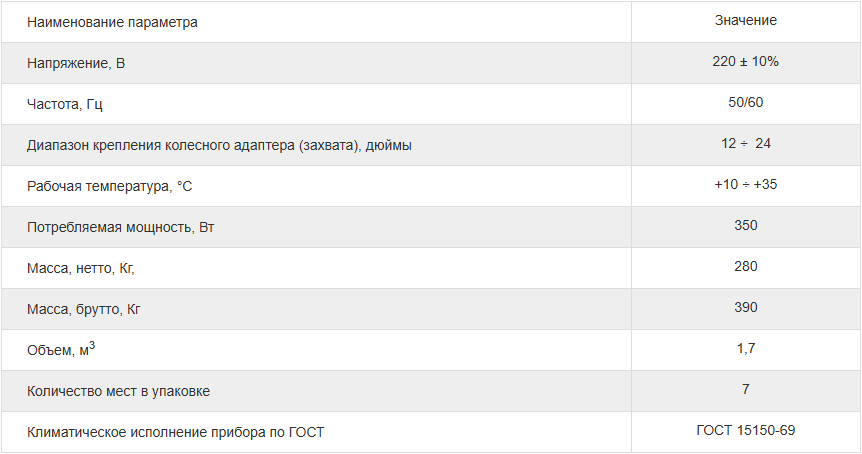

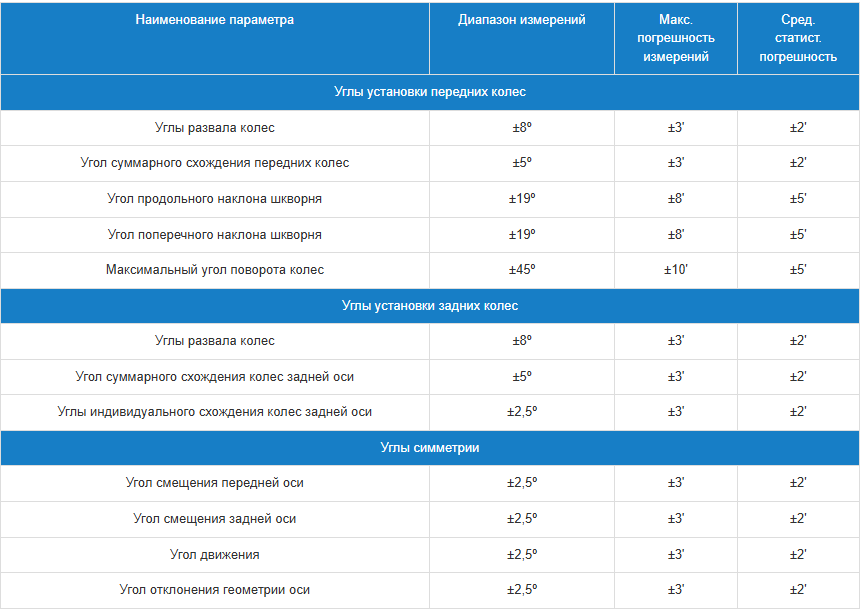

Технические характеристики ТехноВектор 7 Basic
WideScope:
Технология WideScope - самая широкоугольная система машинного зрения, не имеющая аналогов в мире.
Ключевое преимущество WideScope – значительное расширение предельных характеристик системы машинного зрения.
Технология WideScope уменьшает измерительную высоту.

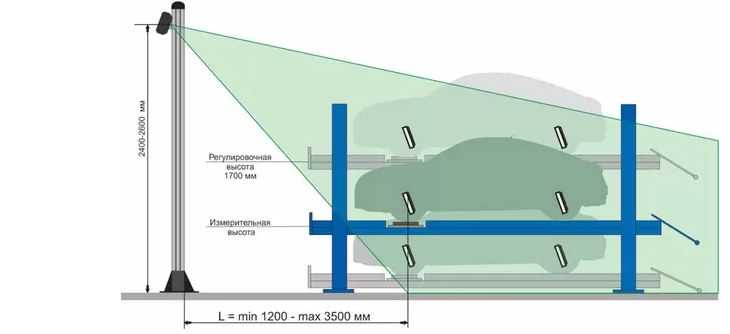

Схемы углов обзора камер стендов ТехноВектор 7 с технологией WideScope
* - для настенного варианта (тип К).
** - характеристики камер различаются для диапазонов 1200-2550 мм и 2550-3500 мм, при расстоянии более 2550 мм - увеличивается измерительная высота.

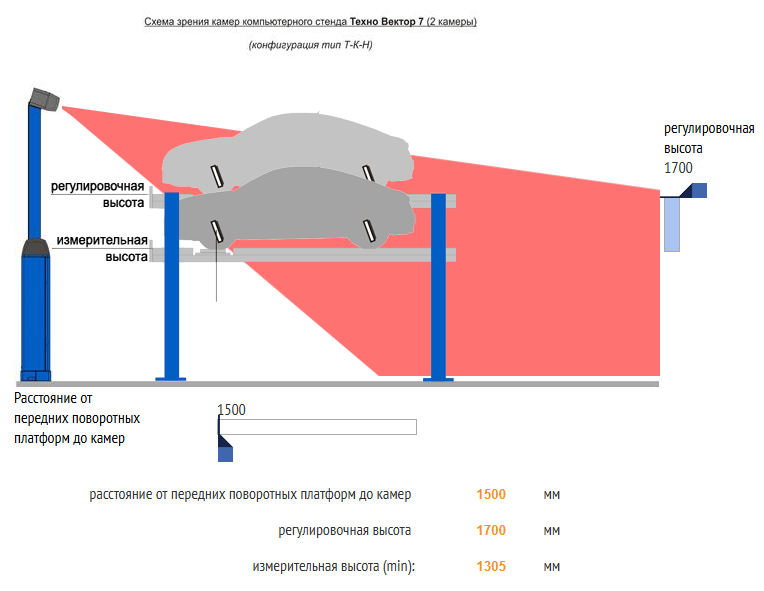

Влияние расстояния от центра поворотных платформ до камер на диапазон рабочих высот подъемника для ТехноВектор 7 (2 камеры).
Двухкамерные стенды сход-развал ТехноВектор 7 могут использоваться как на яме так и на подъемнике, для предварительного расчета рабочих высот подъемника можно воспользоваться приведенной ниже системой.
Для определения измерительной высоты - меняйте положения ползунков под свои параметры, так же эти значения можно установить в полях ввода.
ползунок внизу - изменяет расстояние от передних поворотных платформ до камер;
ползунок справа - изменяет предполагаемую регулировочную высоту.
На измерительной высоте мастер должен корректировать положение руля и иметь доступ в салон автомобиля.
Без технологии WideScope (аналогичные стенды других производителей) измерительная высота такова, что мастер вынужден использовать стремянку или подставку, либо задействовать механизм подъема камер, если он есть.
С технологией WideScope измерительная высота находится на минимально возможном уровне, все действия исключительно удобны. При монтаже стенда на расстоянии 2000мм от передних колес измерительная высота составляет 300мм.
4-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне от уровня пола* до регулировочной высоты (1700 мм), без использования механизмов перемещения камер, ступенек или подставок.
2-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне высот подъемника от 900 — 1700 мм* от пола.
* зависит от расстояния до передних колес, значения указаны для расстояния 2000мм
Технология WideScope расширяет допустимые диапазоны расстояний при монтаже:
Минимально близкое (от 1200 мм) расположение камер к подъемнику или яме по сравнению с аналогичными стендами других производителей. Минимальные требования к размерам помещения сервиса от 6550 мм.
«Дальнобойность» - возможность установки корпуса видеокамер на большом расстоянии. Особенно важно при настенном размещении стенда, когда стена находится на большом расстоянии (3 - 4 метра) от рабочего места.
Технология WideScope повышает стабильность работы:
Возможность продолжать работу даже при частично закрытом или поврежденном изображении мишени!
Программно-математическое обеспечение Вектор:
3D Визуализация:
3D визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации;
Колеса и 3D шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес;
Вся информация на экране обновляется в режиме реального времени;
При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D режим с крупными и хорошо читаемыми шкалами;
Печатные отчеты также могут включать в себя 3D изображения, показывающие положение колес до и после регулировки.
Совершенные Технологии:
Исключительно быстрая скорость обновления данных. ПО может обрабатывать изображения со скоростью до 40 кадров в секунду;
Обнаружение частично заслонённых мишеней*;
Многопроходный алгоритм обнаружения мишеней позволяет работать при сильной освещённости;
Многопоточная архитектура программы максимально использует все возможности современных многоядерных процессоров.
Программное обеспечение не зависит от разрешения монитора и может корректно отображаться на любом современном экране, включая 4К**;
Быстрые переходы. Все экраны создаются при старте программы, чтобы обеспечить максимальную скорость работы со стендом;
Обширная база данных автомобилей также загружается в память при запуске программы, благодаря чему поиск и навигация по доступным моделям автомобилей происходит без каких-либо задержек;
* - может быть закрыто не более, чем 30% площади мишени. Для обеспечения наибольшей точности, программное обеспечение при измерении требует, чтобы мишень была полностью видна
** - рекомендуются мониторы с соотношением сторон 16:10 и 16:9
Измерения:
Программное обеспечение использует самые современные методы для максимально точного определения положения мишеней в трехмерном пространстве;
Специальный алгоритм сглаживания увеличивает стабильность и устраняет дрожание показаний, но вместе с тем незамедлительно реагирует на любое изменение;
Программное обеспечение может автоматически определить начало движения подъемника при регулировке автомобиля и скорректировать отображаемые значения, даже если плоскость подъемника не сохраняется после его подъема или опускания;
Поддерживаются две плоскости, относительно которых производятся измерения: откалиброванный горизонт или плоскость, вычисленная по колесам автомобиля*;
Режим "Вывешенные Колеса" позволяет производить регулировку автомобиля при поддомкрачивании автомобиля, а также в случае, если для регулировки схождения необходимо вывернуть руль.
* Измерение в плоскости горизонта доступно только в стендах со стационарно установленными камерами.
Интуитивный и настраиваемый порядок работы:
Простая работа с программой: используются только 4 кнопки в нижней части экрана;
Специальные анимированные изображения напомнят мастеру провести необходимые перед регулировкой действия;
Программное обеспечение сохраняет все заказы и все измерения. Мастер может просмотреть их в любое время;
Программное обеспечение хранит историю всех калибровок. Их результаты и качество может быть просмотрено в любое время;
Навигация по экранам программы может быть произведена с помощью горячих клавиш на пульте дистанционного управления или клавиатуре.
Режим камера для заезда позволяет отображать на экране видео поток подключенной к стенду веб-камеры, чтобы упростить управление автомобилем при его заезде на рабочее место;
Большое количество настроек, позволяющих настроить поведение стенда "под себя". Например:
* Большой набор настроек распечатываемых отчетов: 2D/3D режим, тексты, логотип, и т.д.
* Автоматические переходы доступны там, где это возможно. Например, программное обеспечение автоматически определяет начало прокатки автомобиля в режиме компенсации и не требует нажатия на какие-либо клавиши;
* Мастер может выбрать режимы по умолчанию (компенсация, измерение, регулировка);
* Многие другие настройки для тонкой настройки основных рабочих режимов программы;
База данных:
Содержит более 65000 моделей автомобилей;
Модели автомобилей содержат информацию, изображения и видео по идентификации модели, подготовительным работам, методам регулировки развала, схождения и других параметров подвески автомобиля;
Пожизненные бесплатные обновления базы данных;
Позволяет добавлять неограниченное количество пользовательских моделей с возможностью импорта и экспорта (особенно важно для новых моделей автомобилей и рынков с местными производителями, которые ещё не присутствуют в базе данных ТехноВектор)
Прочие возможности:
Экран статистики отображает важную информацию о производительности стенда: количество измерений, среднее время регулировки и т.д.
Таблицы требуемых значений давления в шинах присутствуют для большинства моделей в базе данных
Доступен экспорт данных заказов в Excel или другие программы для работы с электронными таблицами с помощью функции "Экспорт в CSV"
Поддержка ASA Network
Установка и пусконаладка:
Стоимость пусконаладочных работ и калибровки камер на площадке стендов ТехноВектор 7, составляет 15 000 рублей, плюс командировочные расходы. Список сертифицированных сервисных центров, имеющих сертификат на установку и пусконаладочные работы стендов ТехноВектор 7.
Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).
При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.

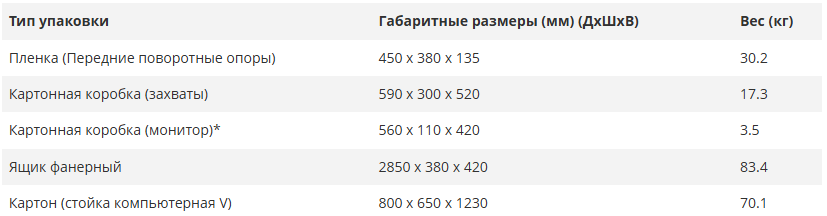

Габариты и транспортировка:
Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:
Вес БРУТТО : 204.5 кг.
Объем: 1.26 m3
Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).
При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
Компьютерная стойка премиум:
Эргономичная панель управления
Ниша для установки планшета*
Отсек для хранения считывателя штрих-кода* и инструмента
Комплектуется монитором 32"
Удобный доступ к принтеру* за счет выдвижной полки
Выдвижные ящики для хранения инструмента (622х383мм)
Кронштейны для хранения колесных адаптеров в сборе с мишенями
Бампер по периметру предохраняет стойку от повреждений при перемещении
Кронштейны для хранения стопора руля и упора для тормоза расположены на задней панели.
Основные свойства:
Серия: Серия Basic. Серия стендов сочетающих в себе лаконичный дизайн с высокими потребительскими качествами.
Количество камер: Две камеры с механизмом наклона.
Типы камер: Две промышленные видеокамеры высокого разрешения
Тип монтажа: Напольный. T- образная стойка.
Компьютерная стойка: P - серии
Применяемость: Подъемник
Расстояние от камер до центра передних поворотных платформ: 2200 - 3000 мм
Основные преимущества:
Двухкамерная конфигурация с приводом позволяет использование подъемника по всей его высоте.** Данные стенды не требуют проведения калибровки (при соблюдении условий транспортировки и хранения) и позволяют начать работу сразу после монтажа.***
Калибровка: Рекомендуется проведение калибровки при пусконаладочных работах. При установке без калибровки стенд выполняет измерения корректно только в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
* - не входит в комплект
** - при монтаже на расстоянии более 2200мм от передних поворотных платформ обеспечивается работоспособность стенда от самого нижнего положения подъемника до высоты 1700мм.
*** - только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
Описание:
ТехноВектор 7 с технологиями 3D и WideScope
ТехноВектор 7 - новейший 3D стенд "сход-развал" компании Технокар.
Система машинного зрения может состоять из 2-х или 4-х видеокамер.
Ключевое преимущество - технология WideScope, не имеющая аналогов в мире.
Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний).
Измерение может производиться на уровне пола.
Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.
Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.
Система машинного зрения WideScope:
Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP.
Стенды ТехноВектор 7 с технологией 3D предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.
Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.
Стенды содержат следующие основные элементы:
1. Компьютерная стойка:
эргономичная рабочая панель управления;
полноразмерная клавиатура;
беспроводной пульт управления;
современный, высокоскоростной процессор;
21,5 дюймов LCD цветной широкоформатный монитор;
программное обеспечение ТехноВектор с трехмерной визуализацией.
2. Самоцентрирующиеся захваты колес:
Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.
3. Мишени:
Пассивные отражатели без содержания электронных элементов, состоящие из:
плоских мишеней с градиентным рисунком покрытые защитным слоем;
прочного ударо-защищенного корпуса.
4. Система машинного зрения:
Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.
Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.
Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.
WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.
5. Программное обеспечение Вектор 3D
Операционная система - лицензионная Microsoft Windows 10.
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.
Назначение:
Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.
ТехноВектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.
Прибор обеспечивает измерение следующих основных параметров:
для передней и задней оси:
суммарный и индивидуальный углы схождения колес;
угол развала колеса;
углы смещения колес;
углы симметрии осей.
для передней оси (управляемые колеса):
угол продольного наклона оси поворота колеса;
угол поперечного наклона оси поворота колеса.
Маркировка:
P7204ТAS
12345678
1 - Буквенное обозначение серии компьютерной стойки: T, P, в случае отсутствия - Light.
2 - Цифровое обозначение серии прибора по типу измерения: 7-измерения с помощью видеокамер и мишени с градиентным рисунком (3D).
3 - Цифровое обозначение количества одновременно измеряемых осей.
4 - Цифровое обозначение типа видеокамер: 0-стационарные, 1-подвижные.
5 - Цифровое обозначение количества видеокамер в данной модификации: 2, 4.
6 - Буквенное обозначение типа корпуса видеокамер: T, K, H, M.
7 - Обозначение типа стойки системы машинного зрения: A - алюминиевая, в случае отсутствия - металлическая.
8 - Буквенное обозначение варианта исполнения корпуса видеокамер: S - Superior, B - Basic, в случае отсутствия - Optima.
Комплект поставки:
Компьютерная стойка P-cерия
Компьютерная стойка эргономичной конструкцией с полкой под полноразмерную клавиатуру и доп оборудование.
Компьютерная стойка Т-Серия
Металлическая компьютерная стойка, сверху пластиковая панель на которой располагаются элементы управления.
Компьютерная стойка Light-series
Компьютерная стойка представляет собой металлическую конструкцию. Стойка крепится на вертикальной опоре корпуса видеокамер или к полу.
Технические характеристики ТехноВектор 7 Basic
WideScope:
Технология WideScope - самая широкоугольная система машинного зрения, не имеющая аналогов в мире.
Ключевое преимущество WideScope – значительное расширение предельных характеристик системы машинного зрения.
Технология WideScope уменьшает измерительную высоту.
Схемы углов обзора камер стендов ТехноВектор 7 с технологией WideScope
* - для настенного варианта (тип К).
** - характеристики камер различаются для диапазонов 1200-2550 мм и 2550-3500 мм, при расстоянии более 2550 мм - увеличивается измерительная высота.
Влияние расстояния от центра поворотных платформ до камер на диапазон рабочих высот подъемника для ТехноВектор 7 (2 камеры).
Двухкамерные стенды сход-развал ТехноВектор 7 могут использоваться как на яме так и на подъемнике, для предварительного расчета рабочих высот подъемника можно воспользоваться приведенной ниже системой.
Для определения измерительной высоты - меняйте положения ползунков под свои параметры, так же эти значения можно установить в полях ввода.
ползунок внизу - изменяет расстояние от передних поворотных платформ до камер;
ползунок справа - изменяет предполагаемую регулировочную высоту.
На измерительной высоте мастер должен корректировать положение руля и иметь доступ в салон автомобиля.
Без технологии WideScope (аналогичные стенды других производителей) измерительная высота такова, что мастер вынужден использовать стремянку или подставку, либо задействовать механизм подъема камер, если он есть.
С технологией WideScope измерительная высота находится на минимально возможном уровне, все действия исключительно удобны. При монтаже стенда на расстоянии 2000мм от передних колес измерительная высота составляет 300мм.
4-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне от уровня пола* до регулировочной высоты (1700 мм), без использования механизмов перемещения камер, ступенек или подставок.
2-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне высот подъемника от 900 — 1700 мм* от пола.
* зависит от расстояния до передних колес, значения указаны для расстояния 2000мм
Технология WideScope расширяет допустимые диапазоны расстояний при монтаже:
Минимально близкое (от 1200 мм) расположение камер к подъемнику или яме по сравнению с аналогичными стендами других производителей. Минимальные требования к размерам помещения сервиса от 6550 мм.
«Дальнобойность» - возможность установки корпуса видеокамер на большом расстоянии. Особенно важно при настенном размещении стенда, когда стена находится на большом расстоянии (3 - 4 метра) от рабочего места.
Технология WideScope повышает стабильность работы:
Возможность продолжать работу даже при частично закрытом или поврежденном изображении мишени!
Программно-математическое обеспечение Вектор:
3D Визуализация:
3D визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации;
Колеса и 3D шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес;
Вся информация на экране обновляется в режиме реального времени;
При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D режим с крупными и хорошо читаемыми шкалами;
Печатные отчеты также могут включать в себя 3D изображения, показывающие положение колес до и после регулировки.
Совершенные Технологии:
Исключительно быстрая скорость обновления данных. ПО может обрабатывать изображения со скоростью до 40 кадров в секунду;
Обнаружение частично заслонённых мишеней*;
Многопроходный алгоритм обнаружения мишеней позволяет работать при сильной освещённости;
Многопоточная архитектура программы максимально использует все возможности современных многоядерных процессоров.
Программное обеспечение не зависит от разрешения монитора и может корректно отображаться на любом современном экране, включая 4К**;
Быстрые переходы. Все экраны создаются при старте программы, чтобы обеспечить максимальную скорость работы со стендом;
Обширная база данных автомобилей также загружается в память при запуске программы, благодаря чему поиск и навигация по доступным моделям автомобилей происходит без каких-либо задержек;
* - может быть закрыто не более, чем 30% площади мишени. Для обеспечения наибольшей точности, программное обеспечение при измерении требует, чтобы мишень была полностью видна
** - рекомендуются мониторы с соотношением сторон 16:10 и 16:9
Измерения:
Программное обеспечение использует самые современные методы для максимально точного определения положения мишеней в трехмерном пространстве;
Специальный алгоритм сглаживания увеличивает стабильность и устраняет дрожание показаний, но вместе с тем незамедлительно реагирует на любое изменение;
Программное обеспечение может автоматически определить начало движения подъемника при регулировке автомобиля и скорректировать отображаемые значения, даже если плоскость подъемника не сохраняется после его подъема или опускания;
Поддерживаются две плоскости, относительно которых производятся измерения: откалиброванный горизонт или плоскость, вычисленная по колесам автомобиля*;
Режим "Вывешенные Колеса" позволяет производить регулировку автомобиля при поддомкрачивании автомобиля, а также в случае, если для регулировки схождения необходимо вывернуть руль.
* Измерение в плоскости горизонта доступно только в стендах со стационарно установленными камерами.
Интуитивный и настраиваемый порядок работы:
Простая работа с программой: используются только 4 кнопки в нижней части экрана;
Специальные анимированные изображения напомнят мастеру провести необходимые перед регулировкой действия;
Программное обеспечение сохраняет все заказы и все измерения. Мастер может просмотреть их в любое время;
Программное обеспечение хранит историю всех калибровок. Их результаты и качество может быть просмотрено в любое время;
Навигация по экранам программы может быть произведена с помощью горячих клавиш на пульте дистанционного управления или клавиатуре.
Режим камера для заезда позволяет отображать на экране видео поток подключенной к стенду веб-камеры, чтобы упростить управление автомобилем при его заезде на рабочее место;
Большое количество настроек, позволяющих настроить поведение стенда "под себя". Например:
* Большой набор настроек распечатываемых отчетов: 2D/3D режим, тексты, логотип, и т.д.
* Автоматические переходы доступны там, где это возможно. Например, программное обеспечение автоматически определяет начало прокатки автомобиля в режиме компенсации и не требует нажатия на какие-либо клавиши;
* Мастер может выбрать режимы по умолчанию (компенсация, измерение, регулировка);
* Многие другие настройки для тонкой настройки основных рабочих режимов программы;
База данных:
Содержит более 65000 моделей автомобилей;
Модели автомобилей содержат информацию, изображения и видео по идентификации модели, подготовительным работам, методам регулировки развала, схождения и других параметров подвески автомобиля;
Пожизненные бесплатные обновления базы данных;
Позволяет добавлять неограниченное количество пользовательских моделей с возможностью импорта и экспорта (особенно важно для новых моделей автомобилей и рынков с местными производителями, которые ещё не присутствуют в базе данных ТехноВектор)
Прочие возможности:
Экран статистики отображает важную информацию о производительности стенда: количество измерений, среднее время регулировки и т.д.
Таблицы требуемых значений давления в шинах присутствуют для большинства моделей в базе данных
Доступен экспорт данных заказов в Excel или другие программы для работы с электронными таблицами с помощью функции "Экспорт в CSV"
Поддержка ASA Network
Установка и пусконаладка:
Стоимость пусконаладочных работ и калибровки камер на площадке стендов ТехноВектор 7, составляет 15 000 рублей, плюс командировочные расходы. Список сертифицированных сервисных центров, имеющих сертификат на установку и пусконаладочные работы стендов ТехноВектор 7.
Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).
При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.
Габариты и транспортировка:
Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены в таблице:
Вес БРУТТО : 204.5 кг.
Объем: 1.26 m3
Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).
При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
Документы
Галерея
1/7
—
Отзывы
Оставить отзыв
Загрузка отзывов...
Вы можете воспользоваться одним из следующих вариантов оплаты:
- Оплата наличными. Мы принимаем наличные деньги (только рубли) через кассовый фискальный аппарат.
- Безналичный расчет для юридических и частных лиц.
- Оплата банковской картой. Оплата происходит через ПАО СБЕРБАНК с использованием Банковских карт следующих платежных систем: VISA, VISA Electron, Maestro, MasterCard, МИР
Товар можно получить одним из следующих способов:
- Самовывоз товара с пункта выдачи по адресу в вашем городе.
- Курьерская доставка с 9-00 до 23-00 по рабочим дням. Покупатель обязуется разгрузить оборудование собственными силами и в кратчайшие сроки. Простой автомобиля оплачивается отдельно.
- Доставка одной из следующих транспортных компаний: "ПЭК" (Первая Экспедиционная Компания), "ЖДЭ" (ЖелДорЭкспедиция), "ЭНЕРГИЯ", "ДЕЛОВЫЕ ЛИНИИ", "СДЭК" и другие.
